实验室技术参数及实物图片

发表时间:2020-02-29 16:09:48点击:


技术标准

1.1.实验室家具产品质量标准

QB/T 1951.2 -1994 金属家具质量检验及评定

GB/18584—2001 室内装饰装修材料、木家具中有害物质限量

1.2.家具通用技术与基础标准

GB/T 3325 - 1995 金属家具通用技术条件

GB/T 3326 - 1997 家具、桌、椅、凳类主要尺寸

GB/T 3327 - 1997 家具、柜类主要尺寸

QB/T 1241 - 1991 家具五金、拉手安装尺寸

1.3、GB/T 21747-2008 (教学实验室设备试验台(桌)的安全要求及试验方法) ;

1.4、GB50268-97、GB50169-93 水电验收规范详细技术参数

1.3 通用材质

所有钢材采用首钢优质冷轧钢板,钢板厚度均为喷涂前净厚度。其中实验台、各种

高柜的柜体、层板、抽屉等厚为≥1mm,通风柜主体厚为≥1.2mm,常规试剂架立柱为≥

1.2mm;所有工件经激光切割数控冲折焊接而成,焊接部分打磨、抛光,平滑过渡处理,

焊点无毛刺及假焊。

钢制产品表面经“阿克苏诺贝尔”环氧树脂粉末静电喷涂处理;前处理经脱脂、环

保型纳米陶化处理(前处理工艺排放达到国家环保二级排放标准),烘干后送至喷粉室

中进行静电喷粉,其平均厚度不小于≥50μm,后经高温炉固化,全程经大型喷涂流水

线一体化完成;表面平整光滑,无脱落、鼓泡、凹陷、压痕等,在180度高温烘箱内固

成光滑表面。

钢板喷涂通过SEFA8-2016标准(具有相应的检测报告)



2

设备的技术要求

1.实验室等级钢制家具钢材表面处理要求及承重要求 1.1.所有钢制产品表面必须经静电环氧树脂粉末喷涂处理,涂层平整光滑,不允

许有喷涂层脱落、鼓泡、凹陷、压痕以及表面划伤、麻点、裂痕、崩角和刃口等。

1.2.预处理:脱脂、水洗、酸洗、水洗中和、磷化、水洗等过程或纳米陶化前处

理技术。

1.3.表面喷涂:阿克苏诺贝尔或等同于、高于该粉末质量的环氧树酯粉末静电喷

涂,涂层厚度≥50μm,在 180 度高温烘箱内固成光滑表面。

1.4.▲喷涂后的金属表面抗一定的化学物质,能达到如下性能(提供合格的检测

报告证明):

附着性能:交叉刻画(1.6mm X 1.6mm),没有掉漆。

防腐性能:盐喷实验 200 小时没有变化。

磨损性能:Taber 磨损实验 100 次循环不超过 5.5mg。

硬度性能:表面硬度相当于甚至好于 4H 铅笔。

防潮性能:华氏 100 度、饱和湿度情况下,可以抵抗 1000 小时的暴露。

湿度性能:热水 45 度角冲淋 5 分钟没有变化。水持续浸湿 100 小时没有变化。

耐腐蚀及耐酸碱功能:满足 SEFA 8M 抗腐蚀功能,耐指定的 49 种化学试剂,

漆面结果是等级 3 的情况不应多于 4 个;

1.5.▲最大承重,实验室等级钢制家具应能承受以下最大重量或性能而不变形或

影响使用(要求通过 SEFA 8M-2016 标准,并提供合格的检测报告证明):

落地式底柜柜体荷重性能检测:≥900 公斤;

落地式底柜柜体集中荷重性能检测:≥90 公斤;

框架式底座框架荷重性能检测:≥270 公斤;

门铰链承重性能检测:≥90 公斤;

抽屉静载承重性能检测:≥68kg,抽屉开关 5 万次;

抽屉循环性能检测:打开和关闭加载抽屉的推拉力应不超过 3.63kg。

底柜层板荷重性能检测:≥ 90 公斤/平方。



3

1.6.颜色要求:实验室整体风格要求统一,颜色做到美观大方,实验台、通风柜、

柜体等实验家具具体颜色待卖方中标后,一周内拿出整体配色方案,由买方选定、确认

后方可进行加工制造。

2.设备的技术要求 (1)边台、中央台、水池柜、角柜、仪器台

结构要求:采用全钢落地结构,边台尺寸为 L*750mm*850mm。中央实验台尺寸为:

L*1500mm*850mm 水池柜尺寸为:1500*750mm*850mm 750*750mm*850mm。

实验室专用家具设备的材料及其配套件性能、技术及其安装位置应满足招标人提供

的有关文件和设计图纸要求。

要求实验台满足 SEFA 8M-2016 标准。

最大荷重

落地式底柜柜体荷重性能检测: 907.2公斤;

落地式底柜柜体集中荷重性能检测: 90.718公斤;

框架式底座框架荷重性能检测:270公斤;

门片及铰链荷重性能检测:90公斤;

抽屉开启荷重性能检测:68公斤,抽屉开关5万次;

底柜层板荷重性能检测: 90 公斤/平方。

台面及相关要求

采用厚度为20mm浅蓝色一体高温烧制成型实验室工业陶瓷台面,耐强腐蚀,耐1400

℃以上极限高温,耐磨,耐污染,便于清洁,不变形,不变色,美观大方,安全环保,

免维护。

A、抗菌性能要求:需符合 SGS 国际通用标准,参照 ISO22196:2011 测试方法进行

检测:

1.大肠杆菌的抗菌活性值为 6.0

2.金黄色葡萄球菌的抗菌活性值为 5.4

3.肺炎克雷伯氏菌的抗菌活性值为 5.7

4.粪链球菌的抗菌活性值为 2.6

5.肠沙门氏菌肠亚种的抗菌活性值为 4.1



4 B、化学性能要求:耐化学腐蚀性能优越,提供常规至少 100 种化学试剂的检测报

告,检测方法参照 GB/T 17657-2013,其中包含常规试剂 37%盐酸、50%硝酸、98%硫酸、

次氯酸钠、环己胺、无水乙醇、丙酮、高氯酸、乙二醇、异丙醇、液体石蜡、环己酮、

吡啶、三氯乙烯、乳酸、无水乙醚、苯乙烯、磷酸、氢氟酸、氢溴酸等酸碱试剂。

C、环保性能要求:提供 SEFA、FSC、PEFC 认证证书、中国绿色环保材料标志授权

使用证书、以及甲醛检测合格报告(检测方法:气候箱检测方法,测试结果≤0.06mg/m3) D、物理性能要求:

提供国家建筑工程材料质量监督检验中心出示的型式检验报告

燃烧性能:国家标准(GB/T8624-2012)达到 B1 级;

表面耐干热性能:国家标准(GB/T7911-2013)需达到 1 级标准;

表面耐香烟灼烧,国家标准(GB/T7911-2013)需达到 1 级标准;

耐沸水性能表面质量,参照国家标准(GB/T7911-2013)需达到 1 级标准;

靠墙台面后侧挡水条:同台面材料,高 100mm(±1.5%)。台面外侧上缘采用圆弧

或斜边不刮手处理。

柜体

基材采用1.0mm首钢冷轧钢板。

基材经激光切割数控冲折焊接而成,焊接部分打磨、抛光,平滑过渡处理,焊点无

毛刺及假焊。

整个柜体门及抽屉面板处于同平面,柜体深度为550mm,高度(含调整脚及台面厚度) 为850mm (±2%)。

背板为可拆卸活动形式,方便拆卸,检修管路。

服务通道:中央台背对背柜体中间空档及靠边桌柜体与墙面中间空档具有服务通道

距离,用来布设电、水、气管路,隐藏式设计。

层板:柜体内有层板上下调节孔,孔距为20mm,每个底柜设活动层板一块。

抽屉:抽屉面板为双层结构,抽屉斗长度为450mm,方便拆卸。

门板:门板为双层结构,夹层内具消音材料;门板配置门扣组及缓冲垫。

踢脚:踢脚与柜体为组装结构,踼脚凹入部分位于柜体正面下方,为高100mm、深

50mm。

五金配件 ▲隐藏式合页:采用直径5mm304不锈钢棒隐藏式不外露合页,防腐性能好,承重为

性能强,门开启任何角度均可承重120kg以上,开启角度可达135°,启闭无噪音,防腐



5

耐用。

美式导轨:采用厚2.0mm及以上钢制高承载导轨,为冷轧钢板模具冲压成型制作,

自闭结构设计,表面经环氧树酯粉末静电喷涂,当抽屉关到末端时有自闭功能,滑轨抽

屉能抽出至少330mm;抽屉的滚轮采用尼龙包边的滚球轴承;不得使用滚珠导轨。

C型拉手:采用高强度不锈钢把手或铝合金把手。

地脚:镀锌钢地脚或橡胶地脚,可根据室内地坪适当调整柜体0-35mm的高度

门扣组:采用塑料材质的滚轮,镀锌钢材质的滚轮支架;以钢制尖头镀锌自攻螺丝

与柜体及门板固定。

层板支撑扣:不锈钢材质。

(2)试剂架

菱形功能柱试剂架

规格型号:(W宽度×D深度×H高度)L*250/400*1000

试剂架立柱: 单根采用150*150mm,钢板折弯而成,带层板调节孔。

菱形功能柱试剂架:层板采用10mm钢化玻璃,每个功能柱标配有插座,并具有水、

电、气等配件的拓展功能。

功能柱配三孔翻盖插座。

功能柱可延伸至吊顶高度,用于贯穿水、气、电管路,具体高度可根据甲方需求及

现场条件而定。

(3)水槽、水嘴

水槽

尺寸规格:550*450*300 800*450*300

一体成型 PP 材质,壁厚≥6mm;虹吸式存水器具过滤功能,防止管道堵塞,易于

拆卸保养清洁。

水龙头

陶瓷阀芯,出水口为铜质可拆式尖嘴型出水口以方便衔接软管,三联高头可 360°

旋转,管体部分为黄铜合金制,表面高亮度环氧树脂粉末喷塑或涂漆。采用高标号的加

厚铜质材料和先进的红冲、烤漆加工工艺,高亮度环氧树脂涂层,耐腐蚀、耐热,防紫

外线辐射;陶瓷阀芯 90°旋转,使用寿命开关 50 万次,静态最大耐压 20 巴,经久耐用,



6

不会出现渗水、断裂现象;

(4)台式洗眼器

洗眼器:主体加厚铜质。涂层为高亮度环氧树脂涂层,耐腐蚀、耐热、防紫外线

辐射,喷淋头为软性橡胶。出水经缓压处理呈泡沫状水柱防止冲伤眼睛。PP 自动防尘盖。

水流锁定开关;水流开启、锁定功能一次完成。 (5)PP 滴水架

尺寸规格:630*450*120

采用高密度 PP 材质,抗化学腐蚀、抑菌、易清洁、耐潮湿、并设清洁水自动回流

装置,带导流孔,接至水槽,便于残水排流,利于器皿的自然干燥。

(6)塔式电源

尺寸规格:单面塔式电源180*110*70 双面塔式电源180*220*70

钢制喷涂,带3C认证10A五孔插座。

(7)仪器柜

规格:900*500*1800mm

钢材表面处理参考通用材质说明。

整体采用1.0mm厚冷轧钢板。

柜体为整体结构,外侧无焊接、打磨点,柜体内部平整。

柜体上部两块钢制层板,下部一块层板,层板托采用不锈钢材质,承重性强、耐酸

碱腐蚀。层板每隔≤30mm高度可调。

柜门上部为3mm条纹玻璃/透明玻璃,下部为实门,下部实门为双层结构,柜门内侧

装有防撞贴。

合页采用直径5mm304不锈钢不外露,防腐性能好,承重为性能强,门开启任何角度

均可承重120kg以上,开启角度可达135°,启闭无噪音,防腐耐用。

把手采用高强度不锈钢把手或铝合金把手

(8)酸碱药品柜

规格:900*450*1800mm

柜体:采用抗强酸碱耐化学药品,耐冲击 8mm 瓷白色 PP 板,上下分体上部配置两 块 PP 层板,下部配置一块 PP 层板,高度可调



7

柜门上部为 5mm 透明有机玻璃,下部为实门。

拉手:采用 PP 材质,模具注塑而成,具有极佳耐酸碱性能。

合页:采用 PP 材质,模具注塑而成,具有极佳耐酸碱性能。

顶部具有通风口,下部带补风

(9)气瓶柜

规格型号:(W宽度×D深度×H高度900*500*1800

钢材表面处理参考通用材质说明。

整体采用1.0mm厚冷轧钢板。

柜体为整体结构,外侧无焊接、打磨点,柜体内部平整。

柜内配备有防倒钢链以固定气瓶, 底部带气瓶搬运斜坡。

柜门双层钢板,设钢化玻璃观察窗口。

电器柜锁一体拉手,铝合金材质。

其它:具备安装辅助排风设备条件。

单瓶/双瓶报警型气瓶柜

规格型号:(W宽度×D深度×H高度)1150*600*1930

钢材表面处理参考通用材质说明。

整体采用1.0mm厚冷轧钢板。

柜体为整体结构,外侧无焊接、打磨点,柜体内部平整。

柜内配备有防倒钢链以固定气瓶, 底部带气瓶搬运斜坡。

柜门双层钢板折弯制作,设钢化玻璃观察窗口;

三点联动锁拉手

其它:具备安装辅助排风设备条件。

 (10)通风柜

规格:1500*800*2350(mm)

主体结构:双层全钢,自支撑坚固构造。外层为钢板,内层为抗腐蚀内衬材料。

两层之间为全钢框架、全钢固定件和公用设备管道、配件等。为方便后期产品维修维护

便捷,产品上柜前框具为可拆卸结构,更换移门玻璃、检修照明装置等无需整体拆卸;



8

前框立柱面板能任意拆卸组合或增加相应水电气配件功能,灵活性强。

通风柜工作台面:

采用厚度为20mm浅蓝色一体高温烧制成型实验室工业陶瓷台面,耐强腐蚀,耐1400

℃以上极限高温,耐磨,耐污染,便于清洁,不变形,不变色,美观大方,安全环保,

免维护。

台面前挡板:采用氟化物涂层,其余钢制部分采用环氧树脂涂层,二者以颜色明

显区分。;

通风柜配有一次性成型实验室专用水槽,耐酸碱、耐腐蚀。

移门:使用厚度≥6mm 的双层夹膜安全玻璃,滑轨采用专用型材,移门最大开启高

度不得低于 700mm,移门开启/关闭轻便灵活,无卡阻,并可在任意位置停止留。▲开启

移门的力量不应大于 23N(并提供合格的检测报告证明);

传动索:移门传动索采用耐腐蚀性能或性能稳定的传动,确保产品长期在实验室

恶劣环境中使用造成的腐蚀。

所有通风柜的内衬材料为≥5mm 厚防腐蚀的内衬材料。导流板必须与内衬为同一材

料,引导通风柜气体排除柜外。内衬材料为白色,表面光滑。

底柜柜体:柜体与实验台柜体制作要求同。每个柜体均应为完整独立的落地型全

钢制柜体设计,除有特别说明者外,每台通风柜配置两只双开门款式底柜单元,或一只

拥有两个独立区隔(各区隔配置双开门)的四门柜体单元。根据需要底柜可定制垃圾柜或

设置废液收集装置,并有排风设计;底柜后方应具备容易拆装的活动背板,踼脚板凹入

部分位于柜体下方正面。

照明:两个灯管,快速启动类型。照明装置上面有安全玻璃面板并且和柜体密封;平

均照度不应小于 500Lx;

电气设施安装在通风柜的功能面板上。同时安装有漏电保护装置。插座:不少于 4

个插座。三线接地插座,220V,10A。



9

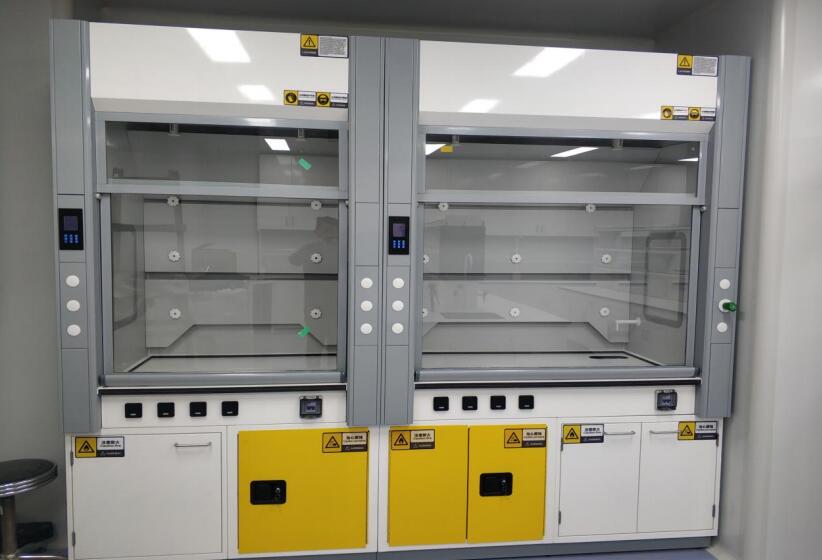

通风柜实物图片

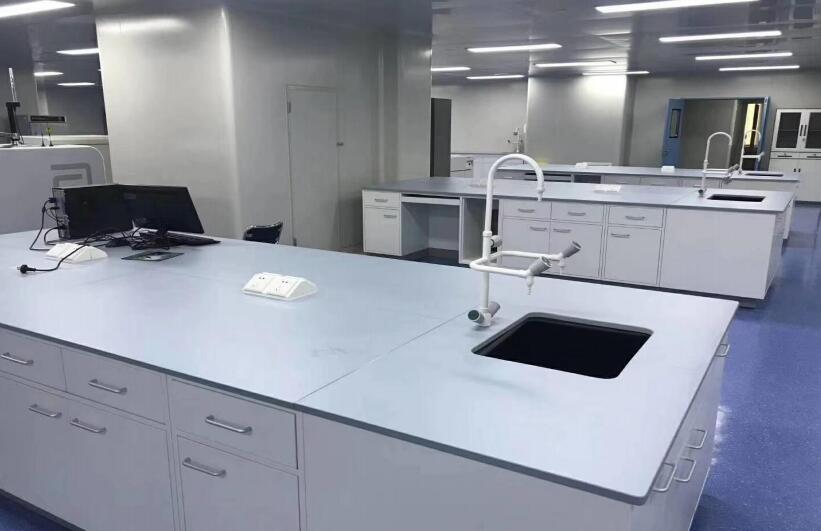

陶瓷台面全钢实验台图片



10

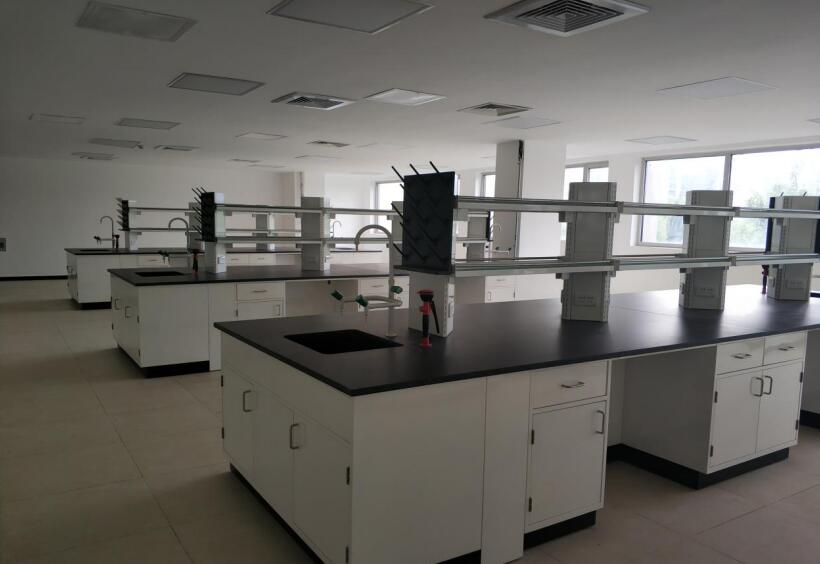

菱形试剂架样式

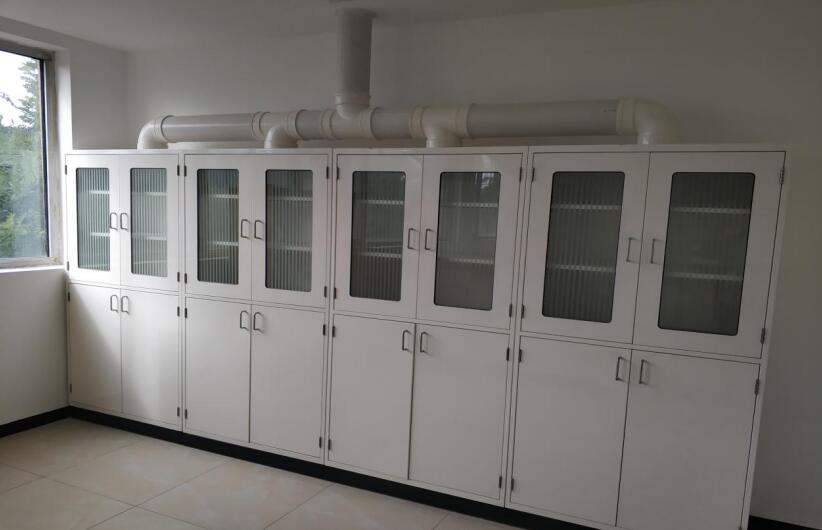

药品柜样式



11

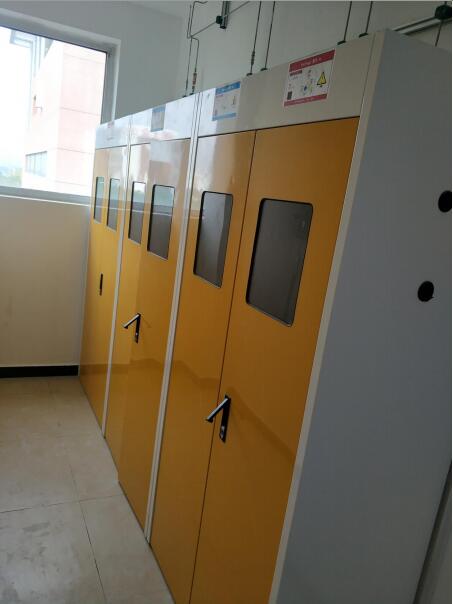

气瓶柜样式
