变风量系统(VAV系统)介绍

发表时间:2020-02-29 16:16:31点击:


变风量系统(VAV系统)介绍


变风量系统(VAV)

变风量系统(VariableAirVolumeSystem,VAV系统)于20世纪60年代诞生在美国,根据室内负荷变化或室内要求参数的变化,保持恒定送风温度,自动调节空调系统送风量,从而使室内参数达到要求的全空气空调系统。由于空调系统大部分时间在部分负荷下运行,所以,风量的减少带来了风机能耗的降低。VAV系统追求以较少的能耗来满足室内空气环境的要求



实用性


1、运行成本低,由于风量随负荷的减小而降低,所以冷量、风机功率接近建筑物空调负荷的实际需要。在过渡季节也可以尽量利用室外新风冷量

2、各个房间的室内温度可以个别调节,每个房间的风量调节直接受装在室内的恒温器控制。

3、具有一般低速集中空调系统的优点。例如可以进行较好的空气过滤、消声等,并有利于集中管理。

4、不像其他系统那样,始终能保证室内换气次数、气流分布和新风量,当风量过低而影响气流分布时,则只能以末端再热来代替进一步降低风量。


实验室气流控制系统特点

1实验室的安全性


安全性是实验室最为重要的目标之一,实验室安全包括保障实验室内操作人员安全,以及保障实验室周边环境安全两个部分。通风柜的面风速控制可以更好保障实验室内操作人员安全;对实验室的换气和压力控制是保障实验室周边环境的重要手段。

为了保障实验室内操作人员安全,我们需要对各种实验设备的气流进行精确、快速的控制,保证实验当中产生的有毒、有害气体不会溢出而危及人员安全。通过实验室压力控制保证周围环境的安全。


2实验室气流控制系统的节能


在节能减排已成为重要指标的情况下,节能已经成了实验室管理者以及建设单位非常关心的问题。通常的商用建筑物,新风比为15%,而对于实验室,为了保证系统的安全性通常采用100%全新风,且为保证实验条件,有时通风系统24小时连续运行,能耗巨大(通风空调系统的能耗通常为普通商用建筑的10~100倍)。因此,保障安全的前提下,应尽量降低能耗。


3实验室的运行维护


要保证实验室控制系统的稳定,控制系统必须简单可靠。智能科技气流控制系统,工作原理简单可靠、产品性能稳定,不需定期维护。

为了便于日后的管理和维护,实验室控制系统应能方便的与楼控系统集成,有开放的网络平台,具有监控能源使用状况、报警、安全分析等功能。


4系统的灵活性


良好的控制系统的设计应该尽量考虑日后用户对使用功能的可更新功能。改造和扩建中通风柜等设备的增减、移位,以及实验室压力极性的变换,智能科技控制系统都可以方便的进行调整,系统的扩容性良好。


5实验环境的健康、舒适


保证实验室合适并且稳定的温、湿度,气流稳定无异味,为实验室的工作人员提供一个健康、舒适的工作环境,以提高工作效率。



实验室变风量控制系统方案介绍


1通风柜面风速控制系统组成,单台通风柜面风速控制系统包括:通风柜面风速控制器,面风速传感器,调节窗位移传感器,排风阀(可带防腐涂层),以及有人无人传感器(可选配)组成。

利用面风速传感器,通风柜控制器检测风速,并利用调节阀门,来增大或减少风速,从而控制通风柜的面风速维持在指定的0.3~05m/s。另外当有人员在操作通风柜的时候,为了加快对面风速的调节,调节窗位移控制器可以加快面风速相应速度,从而提高面风速的反应时间。

位移传感器安装于通风柜调节门上,感应通风柜的调节窗位置,计算通风柜的开度,将电位计信号输入通风柜监控器,当有人推拉调节窗时,面风速控制器可以迅速的根据变化位置去根据计算与调节阀门,不必等待风速传感器测到风速低了才进行调整,从而保证通风柜恒定的面风速快速性与准确性。

此控制方案弥补了单独利用面风速传感器相应速度不够快,以及单独利用位移传感器其风量非真实风速的缺点。


对于一台通风柜而言要对面风速进行精确控制,面风速控制器,风速传感器,位移传感器,调节阀门,以及相应的电源连接线等是必需配备的。有人无人传感器则是一个选配器件,有此传感器,可以在通风柜前有人时维持较高面风速如0.5m/s,而无人的时候维持较低的0.3m/s,从而可以在能保障操作人员安全的情况下,进一步降低系统功耗。



2实验室负压余风环境控制系统组成

在对实验室的单台的通风柜的面风速进行了准确控制后,要维持实验室周围环境的安全,需要对实验室进行负压控制。通过让实验室处于合理的负压(负几十帕),可以避免实验室的气体泄露到走廊或临近的办公室。对于保障实验室周围环境,如走廊,实验人员办公室等环境的安全性非常重要。

由于采用负压控制需要房间的密闭性,门窗的开闭等,另外一种合理控制房间的新风与安全性的房间控制系统是采用余风量控制。余风量控制器是指监控整个实验室通风柜的排风量后,才补入一定量的新风,从而形成合理的新风与维持一定余风量的环境。

一个实验室的负压控制系统包括负压控制器,压差传感器,调节阀门;采用余风量控制系统包括余风量控制器,调节阀门就可以实现。



3单个整个实验室变风量控制系统的组成

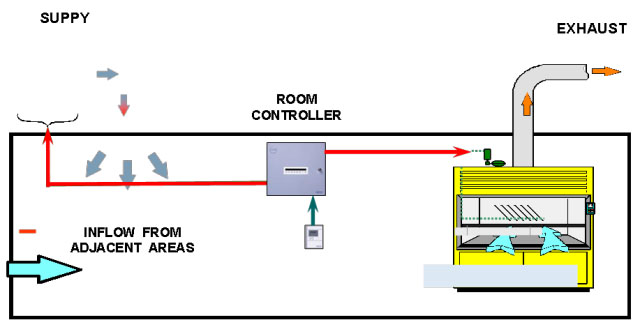

单个整个实验室的组成是有每个的通风柜的面风速控制器与房间负压控制系统来集成。整个系统的结构示意图如图所示:


1调节窗位移传感器

2调节阀门

3面风速控制器

4面风速传感器

5房间压力传感器

6调节阀门

7补风调节阀门

8房间负压控制器


下图是单个房间的设备配备示意图

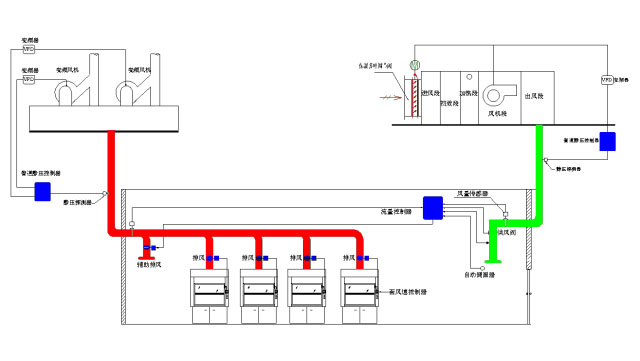

4多个实验室变风量控制系统的组成

多个实验室的组成是由多个房间可以根据实际情况将进风管与排风管,以及电控部分的网络联网形成整个系统。
