实验室通风系统是整个实验室设计和建设过程中，规模最大、影响最广泛的系统之一。一个科学、合理的通风系统要求通风效果好、噪音低、操作简便、节约能源，甚至要求室内压差和温湿度都能保持人体的舒适性。

实验室的安全最重要

01

通风柜的设计原则有哪些？

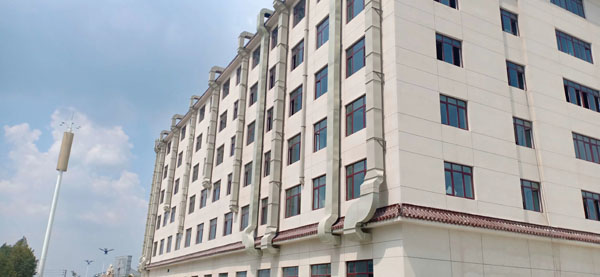

1、根据大楼的结构特点，就近开设风井，划分排风和补风系统，管道系统做到“短、平、顺、直”，减小系统阻力，降低系统噪声；

2、排风和补风系统达到风量平衡，保持室内-5Pa—-10Pa的负压，防止有害气体的散溢，保证实验人员的身心健康；

3、夏天补冷风、冬天补暖风，保证室内温湿度的舒适性；

4、采用智能变频控制系统，达到操作方便、节能降噪的目的；

5、综合考虑各项因素，采用投资少、运行稳定、运行费用低、运行效果好的成熟工艺；

6、所选择的工艺必须满足现场条件，平面布置简洁、紧凑、少占地，并方便生产操作和维护维修；

7、非标设备应符合国家或行业相关规范，并保证性能稳定、外表美观；

8、在设计中充分考虑噪声、臭味等，防止二次污染的产生，不给周围环境造成新的污染；

9、处理设施具备冲击负荷能力，确保废气达标排放。

02

通风柜的设计参数

1、支管路内风速6～8m/s,干管路内风速8～14m/s；

2、通风设备设计风量：

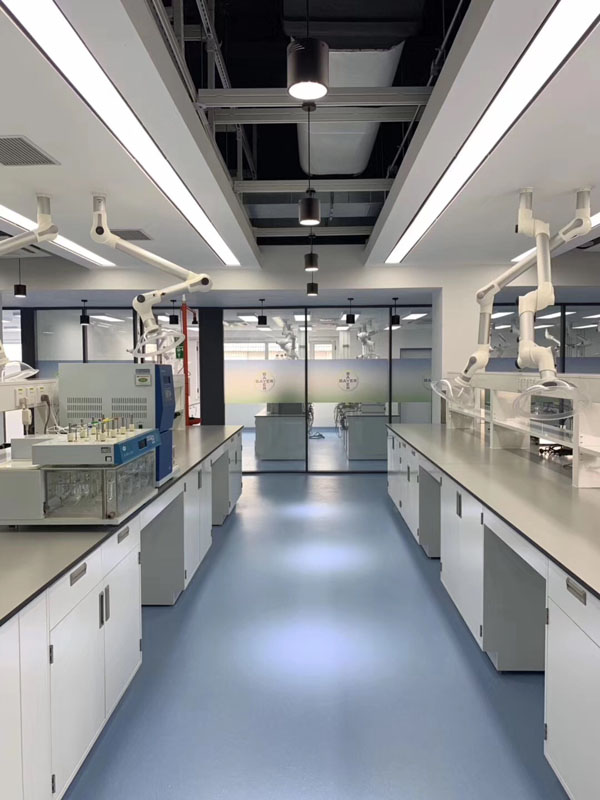

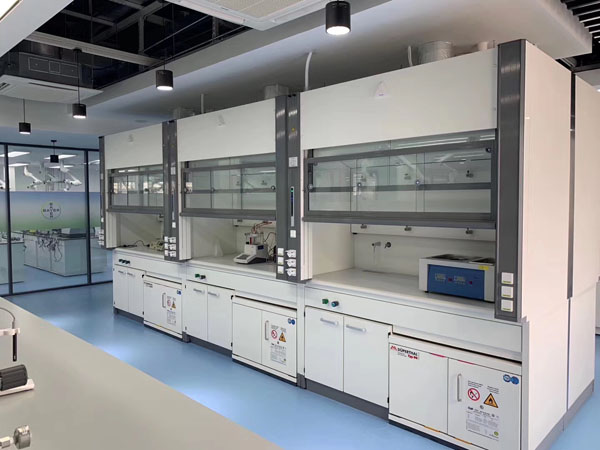

通风柜面风速：0.3～0.8m/s，单台1200*800*2350通风柜设计风量1500m3/h，单台1500*800*2350通风柜设计风量1800m3/h，单台1800*800*2350通风柜设计风量2200m3/h，万向抽气罩面风速：≥0.35m/s，万向抽气罩排风量150～350m3/h，原子吸收罩面风速：≥0.35m/s，排风量350～600m3/h。

3、换气次数：

一般化学实验室的换气数：8～12次/小时

4、通风系统使用终端噪声≤62db。

5、风机采用耐腐蚀玻璃钢离心风机，系统采用变频控制，以达到节能和降噪的目的。

03

通风系统控制方法有哪些？

（一）定风量系统控制

1、系统采用静压传感自动变频控制（或PLC编程控制），静压传感自动变频控制可以根据开启通风设备的数量变化，将其感应到的静压转变成0-10v的电信号输入变频器从而自动调节风机频率，使风机的抽风量与实际所需排风量相匹配，从而确保排风效果，达到节能节噪的效果；

2、每台通风柜安装一个电子风量调节阀，其控制开关和变频控制系统及风机联动，可实现单台或多台通风设备等不同工况下的控制。风量调节阀采用数显可调角度的电子风量调节阀，并且有记忆功能（即可以记住此次调节的角度，下次打开时仍然调到设计的角度）。

3、系统风阀和风机整体联锁，实现气流的有序流动，平衡系统风量，防止气流反串、倒流。

（二）变风量系统（VAV）控制

1、系统采用静压传感自动变频控制，静压传感自动变频控制可以根据开启通风设备的数量变化，将其感应到的静压转变成0-10v的电信号输入变频器从而自动调节风机频率，使风机的抽风量与实际所需排风量相匹配，从而确保排风效果，达到节能节噪的效果；

2、每台通风柜安装一个文丘里变风量风阀，其控制开关和变频控制系统及风机联动，可实现单台或多台通风设备等不同工况下的控制。变风量调节阀门采用数显可调角度的文丘里风阀，并且有记忆功能（即可以记住此次调节的角度，下次打开时仍然调到设计的角度）。

3、系统风阀和风机整体联锁，实现气流的有序流动，平衡系统风量，防止气流反串、倒流。

实验室通风系统是整个实验室设计和建设过程中，规模大、影响广泛的系统之一。通风系统的完善与否，直接对实验室环境、实验人员的身体健康、实验设备的运行维护等方面产生重要影响。

实验室过度负压，通风柜气体泄漏，实验室噪音等问题，一直是困扰实验室工作人员的难题。这些问题给长期在实验室中工作的人员，甚至工作在实验室周围的管理和后勤人员，造成了身体和心理上的严重伤害。

一个科学、合理的通风系统要求通风效果好、噪音低、操作简便、节约能源，甚至要求室内压差和温湿度都能保持人体的舒适性。

04

通风系统设计标准

1、《采暖通风与空气调节设计规范》（GB 50019-2003）；

2、《通风与空调工程施工质量验收规范》（GB50243-2002）；

3、《建设工程施工现场供用电安全规范》（GB50194-93）；

4、《风机、压缩机、泵安装工程施工及验收规范》（GB50275-2010）；

5、《电气装置安装工程低压电器施工及验收规范》（GB50254-1996）；

6、《大气污染物综合排放标准》（GB16297-1996）；

7、《环境空气质量标准》（GB3095-1996）；

8、《城市区域环境噪声标准》（GB3096-2008）；

9、《建筑设计防火规范》（GB50016-2006）；

10、《公共建筑节能设计标准》（GB50189-2005）；

11、《简明通风设计手册》；
