有机废气处理，又称VOCs废气处理。因有机废气成分复杂程度、废气排气量大小、废气浓度高低不同，有机废气处理解决方案及其所用废气处理设备也有所不同。现介绍如下：

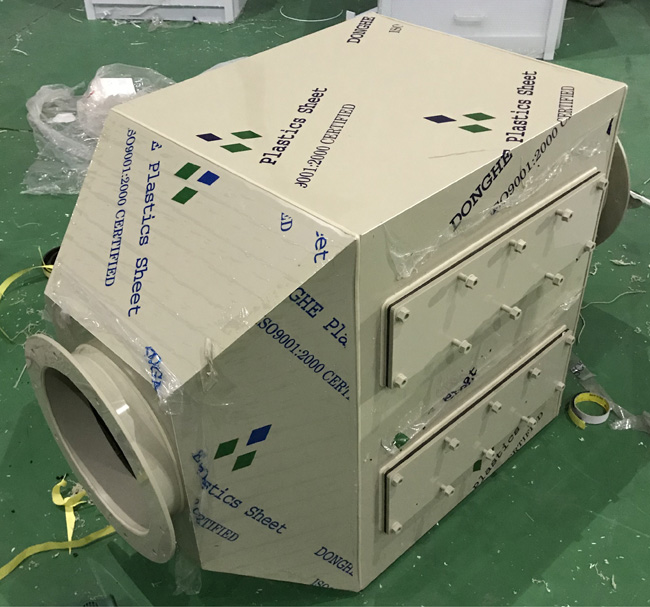

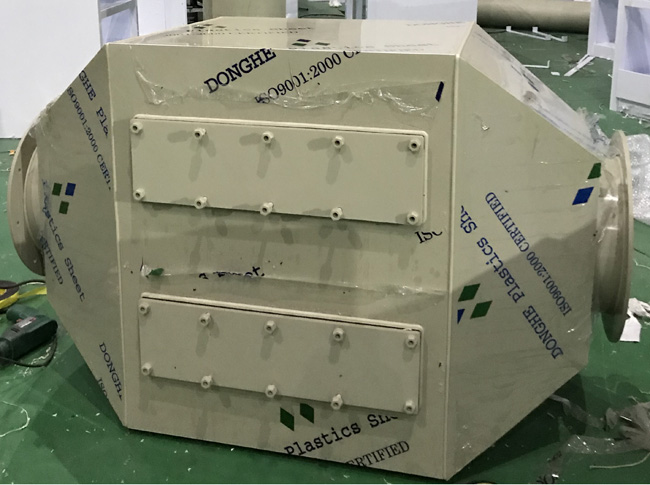

 一、活性炭吸附箱概述

活性炭是一种很细小的炭粒,有很大的表面积,而且炭粒中还有更细小的孔——毛细管.这种毛细管具有很强的吸附能力,由于炭粒的表面积很大,所以能与气体(杂质)充分接触,当这些气体(杂质)碰到毛细管就被吸附,起净化作用。活性炭吸附的实质是利用活性炭吸附的特性把低浓度大风量废气中的有机溶剂吸附到活性炭中，活性炭吸附法主要用于低浓度气态污染物的脱除。活性炭吸附塔具有吸附效率高、适用面广、维护方便、能同时处理多种混合废气等优点，活性炭具有去除甲醛、苯、TVOC等有害气体和消毒除臭等作用，活性炭吸附塔现广泛用于 电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造等废气处理，其中最适用于喷漆废气处理的净化。

二、工作原理

⒈含尘气体由风机提供动力，正压或负压进入活性炭吸附塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质从而被吸附，利用活性碳表面挤的吸附能力，使废气的大表面的多孔性活性炭吸附剂相接处，废气中的污染物被吸附在活性炭的表面上，使其与气体混合物分离，废气经过滤器后，进入设备排尘系统，净化气体高空达标排放。

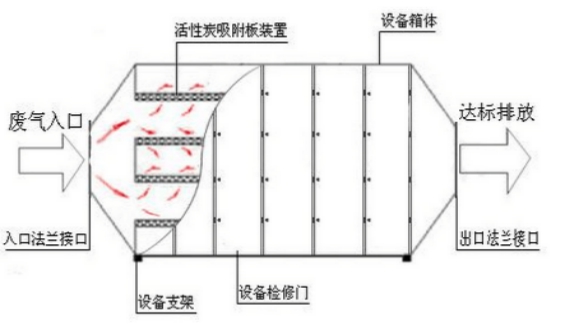

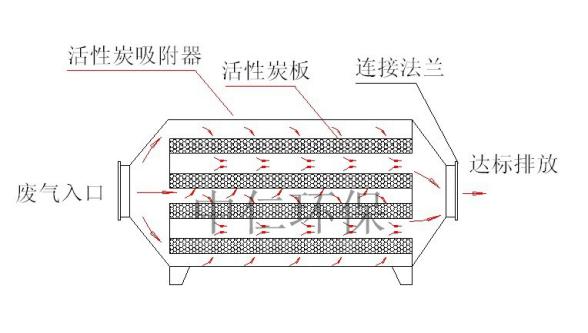

⒉活性炭吸附塔是一种干式废气处理设备，由箱体和填在箱体内的单元组成

三、技术简介

⒈活性炭是一种黑色粉状、粒状或丸状的无定形具有多孔的炭。主要成份为炭，还含有少量氧、氢、硫、氮、氯。也具有石墨那样的精细结构，只是晶粒较小，层层不规则堆积。具有较大的表面积（500～1000㎡/克）。有很强的吸附能力，能在它的表面上吸附气体，液体或胶态固体。对于气、液的吸附可接近于活性炭本身的质量的。

⒉其吸附作用是具有选择性，非极性物质比极性物质更易于吸附。在同一系列物质中，沸点越高的物质越容易被吸附，压越大、温度越低，浓度越高，吸附量越大，反之，减压、升温有利气体的解吸。

⒊活性炭常用于气体的吸附、分离和提纯、溶剂的回收、糖液、油脂、甘油、药物的脱色剂，饮用水或冰箱的除臭剂，防毒面具的滤毒剂，还可用作催化剂或金属盐催化剂的截体。

⒋当含尘气体由风机提供动力，正压或负压进入塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质及气味从而被吸附，废气经活性炭吸附塔后，进入设备排尘系统，净化气体高空达标排放。

废气介绍：有机废气，又称VOCs废气，即挥发性有机化合物(volatile organic compounds）。普通意义上的VOC就是指挥发性有机物；但是环保意义上的定义是指活泼的一类挥发性有机物，即会产生危害的那一类挥发性有机物。

主要成分：烃类、卤代烃、氧烃和氮烃，它包括苯系物、有机氯化物、氟里昂系列、有机酮、胺、醇、醚、酯、酸和石油烃化合物等。

主要来源：工业喷漆涂装线、半导体、微电子、电子厂、包装印刷、汽车喷漆、家具喷漆、生物制药等行业。

废气介绍：有机废气，又称VOCs废气，即挥发性有机化合物(volatile organic compounds）。普通意义上的VOC就是指挥发性有机物；但是环保意义上的定义是指活泼的一类挥发性有机物，即会产生危害的那一类挥发性有机物。

主要成分：烃类、卤代烃、氧烃和氮烃，它包括苯系物、有机氯化物、氟里昂系列、有机酮、胺、醇、醚、酯、酸和石油烃化合物等。

主要来源：工业喷漆涂装线、半导体、微电子、电子厂、包装印刷、汽车喷漆、家具喷漆、生物制药等行业。

>>方案介绍

活性炭吸附：该技术能高效吸收苯、醇、酮、酯、汽油类等有机废气，适用于大风量低浓度的废气治理。该方法是利用活性炭本身高强度的吸附力，结合风机作用将有机废气分子吸附住，对苯、醇、酮、酯、汽油类等有机溶剂的废气有很好的吸附作用。

适用浓度：0-300 mg/m3

适用风量：1000-100000 m3/h

处理效率：80-90%

性能特点：

1.吸附效率高达90%，吸附容量大，适用面广；

2.维护方便，无需过多人力投入要求；

3.比表面积大，良好的选择性吸附，能同时处理多种混合废气；

4.活性炭具有来源广泛价格低廉等特点；

5.操作简易、安全。

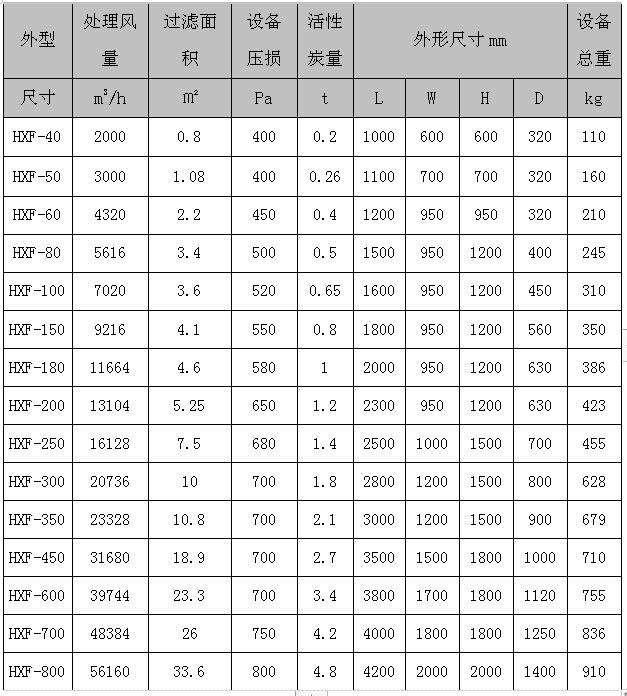

>>参数列表

酸碱无机废气处理解决方案

>>酸碱废气介绍

废气介绍：企业在生产过程中会挥发产生一定量的酸碱废气，酸碱废气的主要污染成份为硝酸雾、氯化氢、硫酸雾、氰化物、铬酸雾、碱雾等。

酸碱废气一般都存在易燃易爆、有毒有害、不溶于水、溶于有机溶剂、处理难度大的特点，在国内酸碱废气处理时普遍采用的是酸碱中和法等。

主要成分：硫氧化物、氮氧化物、碳氧化物、卤素及其化合物等。如：盐酸（HCI）、氟化氢气体（HF）、氨气（NH3）、硫酸雾（H2SO4）、铬酸雾（CrO3）、氢氰酸气体（HCN）、碱蒸汽（NaOH）、硫化氢气体（H2S）、福尔马林（HCHO）等水溶性气体。

主要来源：PCB、半导体、电子及光电、冶金厂、塑胶、酸洗电镀厂、化工、电解、蓄电池电镀、制药、除臭及其它水溶性空气污染物等生产加工环节产生废气的企业。

主要危害：导致大气酸化的首要污染物是化石燃料在燃烧过程中排放出来的二氧化硫和氮氧化物，而酸雾的排放也不容忽视，因为和燃烧烟气相比较，酸雾的腐蚀力更强、毒性更大。例如就硫酸雾来讲，它的毒性比二氧化硫高约10倍之多。酸雾的排放会造成工作场所的空气中酸雾和酸性气体弥漫，排入大气后又会造成大气环境中的酸沉降。它不仅危及工人及厂房周围居民的身体健康，腐蚀厂房设备及精密仪器，造成生产和生活的损失，而且还会对农作物及其他动植物的生存带来不良影响，造成对建筑物、文物古迹等的损坏等。

>>方案介绍

洗涤塔：一般采用气液逆流操作，风机组将收集到的废气吸到废气吸收洗涤净化塔内，经过填料层，废气与吸收液进行气液两相充分接触吸收中和反应，废气经过净化后，再经除雾板脱水除雾后，由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流到塔底循环使用。

适用风量：≤100000m3/h

处理效率：85-99%

性能特点：

1.采用填料塔对废气进行净化，适合于连续和间歇排放废气的治理；

2.工艺简单，管理方便、操作及维修相当方便简洁，不会对车间的生产造成任何影响；

3.适用范围广，可同时净化多种污染物；

4.压降较低，操作弹性大，且具有很好的除雾性能；

5.塔体可根据实际情况采用PP/玻璃钢等材料制作；

6.填料采用高效、低阻的鲍尔环，可彻底地去除气体中的异味、有害物质等；

7.工业废气处理设计周密、层层净化过滤废气，效果较好，去除率可最高可达99%以上。

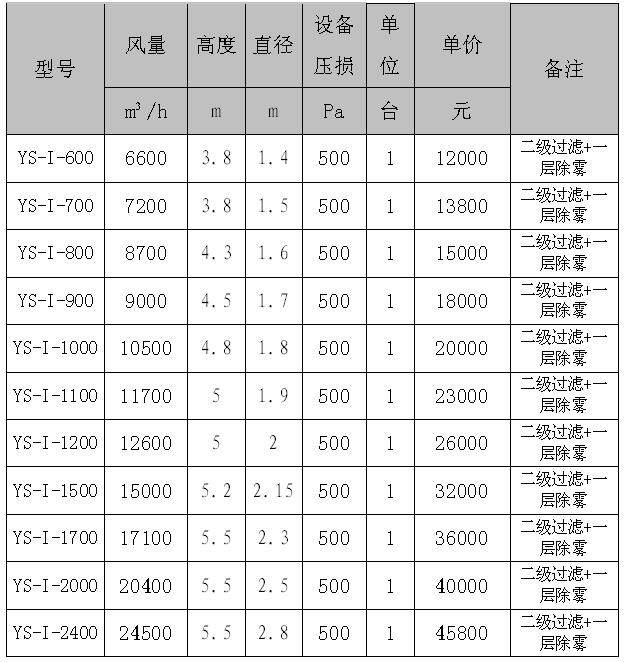

>>参数列表

本设备采用方形卧式塔体，具体由贮液箱、塔体、进风段、喷淋层、填料层、除雾层、观检孔等组成。

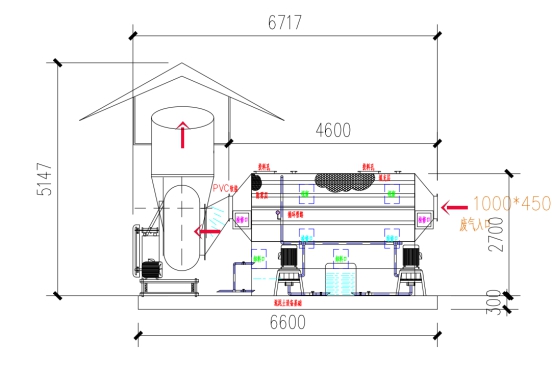

>>卧式喷淋塔单泵图

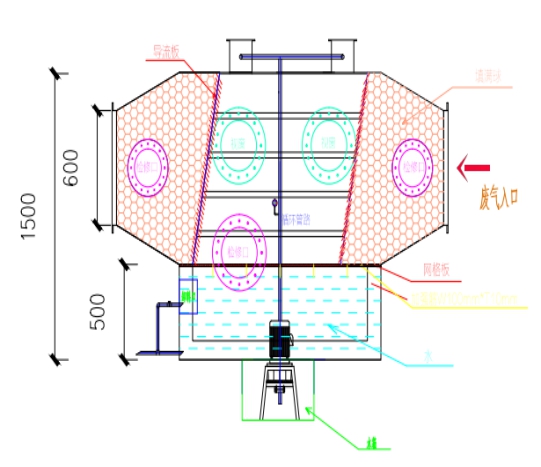

>卧式喷淋塔双泵图

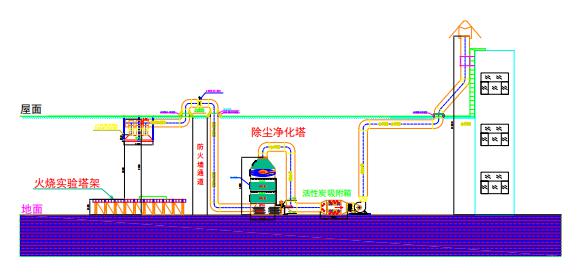

1、工艺流程说明：

实验室气体由离心通风机压入或吸入进风段，废气通过气液逆流的方式向上流动，至填料层，与喷咀喷出的中和液接触反应。中和反应后的废气继续向上流动至除雾层除雾及水液净化达标后经排风管排入大气中，根据废气各项指标，还可以增加填料层及喷淋装置，可使废气净化更彻底和处理更高浓度的酸雾气体。

  2、设计及验收依据：

2.1．根据双方认可的各项技术文件、技术协议、及有关的行业和国家标准。

2.2．GB16279-96《大气污染综合排放标准》

GB4064-83《电器设备安全守则》

2.3．净化效率≥93%,达国家排放标准：GB16279-96《大气污染综合排放标准》

2.4．《中华人民共和国环境保护法》

2.5．玻璃钢化工设备设计规定(HG/T20696-1999)

五、适用领域：

本工艺和设备可广泛应用于化工、电子、冶金、电镀、纺织(化纤)、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。如调味食品、制酸、酸洗、电镀、电解、蓄电池等。

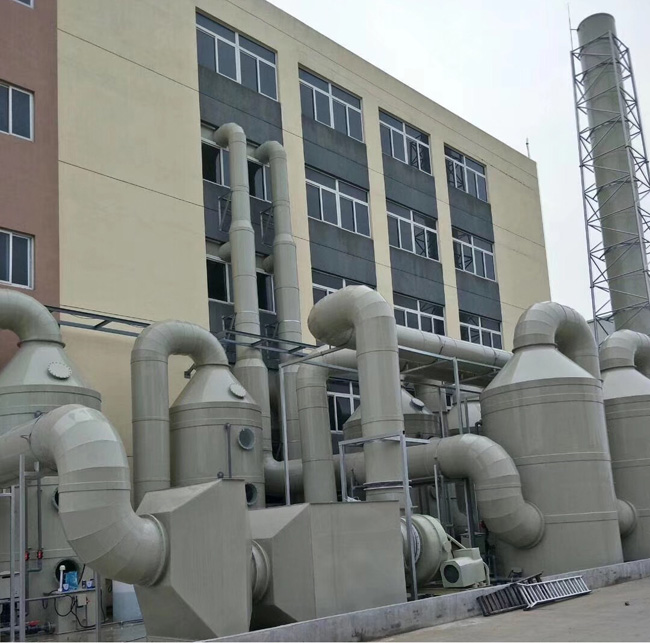

>>立式喷淋塔效果图
