近几年那实验室发展非常迅速，实验室分析项目的种类和数量也在不断的增加；但是在实验工作中，往往也会产生许多不利于人体健康不利的化学污染物质；一些化工行业的分析化验物质中有许多是对人体有害；或者是具有爆炸性的化学物质。

不仅污染环境，损害人员健康；而且有些气体，一旦聚集密度过高；达到一定爆炸极限就会产生爆炸，所以及时地将它们排出是非常重要的；所以实验室的通风系统，是整个实验室设计和建设过程中不可或缺一个重要部分，也是规模最大、影响最广泛的系统之一。

通风系统的完善与否，直接对实验室环境、实验室人员的身体健康、实验室设备的运行、维护等方面产生重要的影响。

但是，如果实验室排风量过大，从而产生过度负压，易燃、易爆气体的泄漏，实验室噪音的问题，也是一直困扰着实验室作人员的难题；这些问题给长期在实验室工作的人员；甚至工作在实验室周围的管理和后勤人员造成了身体和心理上的严重伤害。

一个科学合理的通风系统要求通风效果好、噪音低、操作简便、节约能源；甚至要求实验室内压差和温度都能保持人体的舒适性；所以也相应提高了对暖通设计师的要求；在设计前就应全面考虑明确思路提出最优的方案。

设计在整个环节中尤为重要，方案选择影响着整个工程，掌握工程概况通风系统设计要根据建筑功能；平面分布和甲方的使用要求综合技术经济管理等因素来考虑；还应当考虑工艺流程使用情况和有害气体性质等因素。

我们的设计方案主要是结合国内的设计手册为设计依据；和工程实践对实验室的通风系统的设计进行设计的；总结实验室通风系统设计原则、排风量、送风量的计算方法。简述变风量通风系统的设计。

下面是我们实验室通风设计参考的相关规范

《公共建筑节能设计标准》 GB5089-2005

专业技术设计依据

1、《采暖通风与空气调节设计规范》 GB50019-2003

2、《生物安全实验室建筑技术规范》 GB50346-2011

3、《科学实验建筑设计规范》  JGJ91-93

4、《化工采暖通风和空调调节设计规范》 HG/T20698-2009

实验室常用的通风设备主要有通风柜万象和原子等通风设备。

实验室通风系统设计的主要目标就是保证实验人员、和工作环境的安全，控制实验室内的气压；提供适当的换气次数。

通过通风系统设计捕捉和控制实验过程的有毒气体、易燃易爆颗粒等产物；为工作人员提供健康的工作环境和有利的工作条件。

实验室通风系统设计的基本原则是使建筑物内的污染区，相对于洁净区保持负压；就是送风量小于排风量，保证非实验区内的空气相对洁净。

实验室内不仅要排出有害物，还要使房间内的空气保证一定的新鲜度；必须要有足够的新风量，排风量保证房间内的换气次数。

实验室筑平面设计，除了要遵循一般的建筑物平面设计原则外；还要遵循同类实验室结合在一起工程管网较多的实验室组合在一起；有隔振要求的实验室都在一起；并且要一般设在底层。有洁净要求的实验室组合在一起；有防腐要求和有毒性物质产生的实验室组合在一起。

遵循上面这些设计原则，有利于环境卫生，防止不同性质的实验是相互干扰，有利于不同的分析检测顺利进行并且可以节约投资成本。

在不确定排风柜数量时，对于定风量排风系统，每个系统通风柜数量不宜过多；但是对于变风量系统可不受此限制；但也不宜布置过多，主要是为了减小风管室内，及竖向风管尺寸，便于管道布置；降低房间层高还有利于排放系统的控制和经济运行。

实验室通风设计参数主要是包括室内外的，温湿度要求空气质量设备和工艺结构。那不符合和预期增加最小换气次数、进风和补风；排风设备类型、控制和报警通风柜的尺寸、数量的调整可能性；房间压差设备和电源的备用。

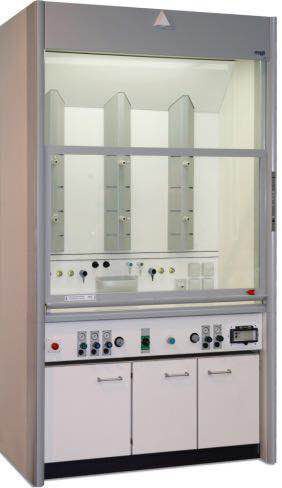

实验室通风柜的选择，对于实验室通风设计非常重要，通风柜有多种形式；有定风量通风柜、变风量通风柜。自然通风是通风柜节能型通风柜，无风管直接式通风柜。

在通风柜的选择上。大多选用变风量通风柜。同时应选用气流组织较好的通风柜，一般情况下设计中大多选用变风量通风柜，应配控制器及调节门传感器，控制器安装于每个通风柜侧旁表面便于观察；用于接收调节能开动信号计算并指定通风柜通风相应的排放量。

实验室通风柜数量多、能耗大、压力不好控制设计难度大，需要层高较高。

在布置通风柜的时候应该注意以下几点：

1、通风柜应尽可能布置在顶层这样风管最短且不穿过其他房间。

2、通风柜最好不要布置在门附近，免受外界气流的干扰影响排风效果。

3、通风柜最好选择节能型通风柜，这样可以减少能耗。

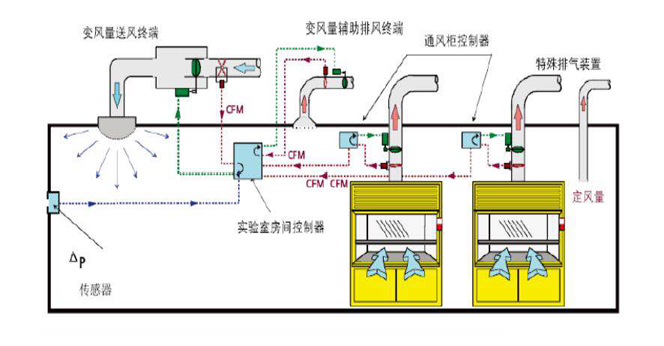

下面来看一下室内的气流组织。

通风柜一般是采用变风量控制系统，并且排风量是实时监测的，室内设有排风和补风；当排风柜的风量小于室内的换气次数的时候，它的排风口是自动打开；然后保证房间的换气次数，并且新风是同时补风的。

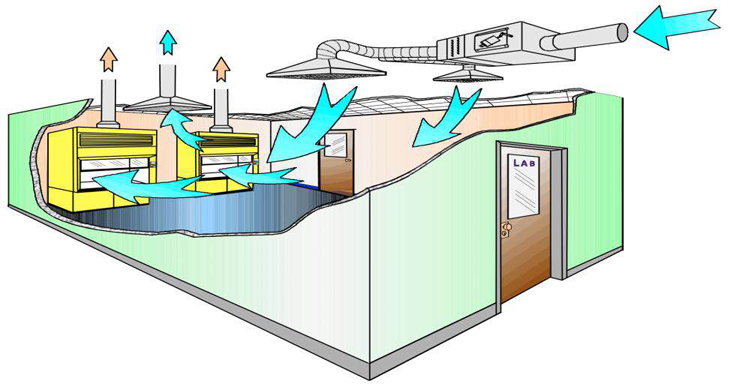

这个是实验室和走廊以及其他区域的气流组织。

当时也是的排放量较大的时候应该设置室外新风系统，

工作时间，连续使用排风系统的实验室；设置送风系统送风量应比排风量要小，保证房间的微负压。

并且应根据工艺要求对补风进行空气净化或者是加热降温。

所以从化学实验室内排出的气体应直接排到室外进行废气处理，不能循环利用。

实验室的各个单元最好设置独立的排风系统，排风都应安装在屋顶上；对于有毒腐蚀高温的气体，必须将排风处理到安全的排放标准。

实验室内的实验操作都应在带有排风的排风柜内进行。排风柜的排风量应确保工作窗口的面风速大于或者是等于0.5米每秒。

凡是排风柜排出的有害气体与别的排风柜排放的气体混合后；可能引起燃烧爆炸，或者毒性加剧的；不能合并与一个系统排放。

除非是洁净型的实验室，一般实验室的新风补风量应该小于房间的总排风量；一是室内相对于走廊或者是办公室之间保持微负压。

实验室通风系统设计控制方案主要有定风量（CAV变频）系统和变风量（VAV智能）控制系统。

选择定风量系统还是变风量系统，要从实验室工艺的操作方式，实验室内危害物的危险程度实验室的安全要求；室内温湿度稳定性的要求及节能需要等方面进行考虑，同时还要根据投资费用及常年运行费用比较的评估来确定。

因为实验室的排风量非常大，所以说如果用全空气系统的话会增加实验室能好。

我们对你实验室总的设计思路，主要是由外而内整体考虑；主要房间的风量计算风口和风管的计算，管路布置和机组选型的。

实验室是科学的摇篮，对科技发展起着非常重要的作用，所以我们暖通设计师任重而道远。
